XBD-W型卧式消防泵
 产品概述：
XBD-W型消防泵系卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。其性能参数及技术指标均符合有关标准，该系列泵具有效率高，运行噪音低，抗汽蚀性能好，使用寿命长等显著优点。
XBD-W型消防泵全系列共有5个品种40个规格，其性能范围额定流量为5～40L/S，压力范围0.18～2.0MPa,配套功率范围为2.2～180KW,口径范围为ф50～ф150mm。
XBD-W型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设、备配套等场合。

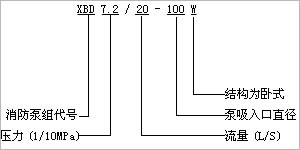

型号说明:
主要特点:
| 1、 |
泵结构紧凑、布置合理、外形美观。 |
| 2、 |
进、出口径相同，便于管路连接。 |
| 3、 |
泵运行平稳、噪音低、寿命长。 |
| 4、 |
密封可靠、无泄漏。 |
| 5、 |
流量和压力可根据需要增减泵级数并结合切割叶轮径予以满足。 |
用途:
XBD-W型系列消防泵适用于消防管路增压送水。供输送清水或物理、化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃，也适用于工业和城市给排水、高层建筑增压送水、园林喷灌、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
主要材料:
| 名称 |
材料 |
标准 |
| 泵体 |
铸铁 |
HT200 |
GB9493-88 |
| 球铁 |
QT400-18 |
GB1348-88 |
| 中段 |
铸铁 |
HT200 |
GB9493-88 |
| 球铁 |
QT400-18 |
GB1348-88 |
| 叶轮 |
铜合金 |
ZCuSn10Zn2 |
GB1176-88 |
| 轴 |
不锈钢 |
2Cr13 |
GB3077-88 |
| 轴封 |
填料 |
柔性石墨 |
|
| 机械密封 |
橡胶波纹管 |
博格曼DIN24960 |
性能参数：
| 型号 |
流量
Q
L/S |
压力
P
MPa |
转速
n
r/min |
效率
η
% |
功率
N
KW |
必需汽蚀余量
（NPSH）r
m |
| XBD1.8/5-50W |
4
5
6 |
0.20
0.18
0.16 |
1450 |
62
65
66 |
2.2 |
3.2 |
| XBD2.7/5-50W |
4
5
6 |
0.30
0.27
0.24 |
1450 |
62
65
66 |
3 |
3.2 |
| XBD3.6/5-50W |
4
5
6 |
0.40
0.36
0.32 |
1450 |
62
65
66 |
4 |
3.2 |
| XBD4.5/5-50W |
4
5
6 |
0.50
0.45
0.40 |
1450 |
62
65
66 |
5.5 |
3.2 |
| XBD5.4/5-50W |
4
5
6 |
0.60
0.54
0.48 |
1450 |
62
65
66 |
5.5 |
3.2 |
| XBD6.3/5-50W |
4
5
6 |
0.70
0.63
0.56 |
1450 |
62
65
66 |
7.5 |
3.2 |
| XBD7.2/5-50W |
4
5
6 |
0.80
0.72
0.64 |
1450 |
62
65
66 |
7.5 |
3.2 |
| X, BD, 8., 1/, 5-, 50W |
4
5
6 |
0.90
0.81
0.72 |
1450 |
62
65
66 |
7.5 |
3.2 |
| XBD2.3/10-75W |
8
10
12 |
0.25
0.23
0.20 |
1450 |
63
68
66 |
5.5 |
3.0 |
| XBD3.4/10-75W |
8
10
12 |
0.37
0.34
0.30 |
1450 |
63
68
66 |
7.5 |
3.0 |
| XBD4.6/10-75W |
8
10
12 |
0.50
0.46
0.40 |
1450 |
63
68
66 |
11 |
3.0 |
| XBD5.5/10-75W |
8
10
12 |
0.62
0.55
0.50 |
1450 |
63
68
66 |
11 |
3.0 |
| XBD6.9/10-75W |
8
10
12 |
0.75
0.69
0.60 |
1450 |
63
68
66 |
15 |
3.0 |
| XBD8.0/10-75W |
8
10
12 |
0.87
0.80
0.70 |
1450 |
63
68
66 |
15 |
3.0 |
| XBD9.2/10-75W |
8
10
12 |
1.00
0.92
0.80 |
1450 |
63
68
66 |
18.5 |
3.0 |
| XBD10.3/10-75W |
8
10
12 |
1.12
1.03
0.90 |
1450 |
63
68
66 |
18.5 |
3.0 |
| XBD2.9/20-100W |
15
20
25 |
0.32
0.29
0.26 |
1450 |
68
72
70 |
11 |
3.5 |
| XBD4.3/20-100W |
15
20
25 |
0.48
0.43
0.39 |
1450 |
68
72
70 |
15 |
3.5 |
| XBD5.8/20-100W |
15
20
25 |
0.64
0.58
0.52 |
1450 |
68
72
70 |
22 |
3.5 |
| XBD7.2/20-100W |
15
20
25 |
0.80
0.72
0.65 |
1450 |
68
72
70 |
30 |
3.5 |
| XBD8.6/20-100W |
15
20
25 |
0.96
0.86
0.78 |
1450 |
68
72
70 |
30 |
3.5 |
| XBD10.1/20-100W |
15
20
25 |
1.12
1.01
0.91 |
1450 |
68
72
70 |
37 |
3.5 |
| XBD11.5/20-100W |
15
20
25 |
1.28
1.15
1.04 |
1450 |
68
72
70 |
45 |
3.5 |
| XBD13.0/20-100W |
15
20
25 |
1.44
1.30
1.17 |
1450 |
68
72
70 |
45 |
3.5 |
| XBD4.2/25-125W |
20
25
30 |
0.44
0.42
0.38 |
1450 |
69
73
74 |
22 |
3.5 |
| XBD6.3/25-125W |
20
25
30 |
0.66
0.63
0.57 |
1450 |
69
73
74 |
30 |
3.5 |
| XBD8.4/25-125W |
20
25
30 |
0.88
0.84
0.76 |
1450 |
69
73
74 |
45 |
3.5 |
| XBD10.5/25-125W |
20
25
30 |
1.10
1.05
0.95 |
1450 |
69
73
74 |
55 |
3.5 |
| XBD12.6/25-125W |
20
25
30 |
1.32
1.26
1.14 |
1450 |
69
73
74 |
75 |
3.5 |
| XBD14.7/25-125W |
20
25
30 |
1.54
1.47
1.38 |
1450 |
69
73
74 |
75 |
3.5 |
| XBD16.8/25-125W |
20
25
30 |
1.76
1.68
1.52 |
1450 |
69
73
74 |
90 |
3.5 |
| XBD18.9/25-125W |
20
25
30 |
1.98
1.89
1.71 |
1450 |
69
73
74 |
90 |
3.5 |
| XBD5.8/45-150W |
35
45
55 |
0.62
0.58
0.52 |
1450 |
72
76
78 |
45 |
3.0 |
| XBD8.7/45-150W |
35
45
55 |
0.93
0.87
0.78 |
1450 |
72
76
78 |
75 |
3.0 |
| XBD11.6/45-150W |
35
45
55 |
1.24
1.16
1.04 |
1450 |
72
76
78 |
90 |
3.0 |
| XBD14.5/45-150W |
35
45
55 |
1.55
1.45
1.30 |
1450 |
72
76
78 |
110 |
3.0 |
| XBD17.4/45-150W |
35
45
55 |
1.86
1.74
1.56 |
1450 |
72
76
78 |
135 |
3.0 |
| XBD20.3/45-150W |
35
45
55 |
2.17
2.03
1.82 |
1450 |
72
76
78 |
155 |
3.0 |
| XBD23.2/45-150W |
35
45
55 |
2.48
2.32
20.8 |
1450 |
72
76
78 |
180 |
3.0 |
| XBD26.1/45-150W |
35
45
55 |
2.79
2.61
2.34 |
1450 |
72
76
78 |
180 |
3.0 |
|
