电动V型调节球阀
★产品特点：
THBVQ941电子式电动V型调节球阀，配用菲恩公司生产的FN系列或德国PSQ系列电动执行机构或381防爆执行机构，无需另配伺服放大器，有输入4～20mA控制信号及单相电源即可实现对压力、流量、温度、液位等参数的调节控制。因阀芯上开有V型切口，特别适用于泥浆和含有纤维的介质，以及含有微小固体悬浮物的介质。与硬质合金密封配合，密封性能优良，体积小，重量轻，适用于除小口径、角型、三通连接外的所有场合。近年来成为替代进口产品的同类阀门进口替代产品之一。广泛用于造纸业、制糖、石油、化工、冶金等行业的工业自动化控制系统中。

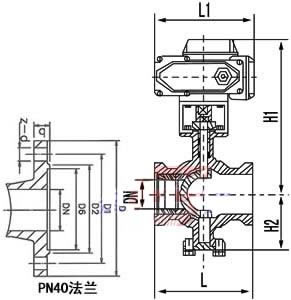

★外形尺寸：
公称
通径
DN(mm) |
连接尺寸(mm) |
| 对夹 |
法兰式 |
L |
H1 |
H2 |
| D |
D |
D1 |
D2 |
q |
Z-Φd |
| 25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
277 |
60 |
| 40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
305 |
75 |
| 50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
| 65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
379 |
105 |
| 80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
389 |
120 |
| 100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
402 |
140 |
| 125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
426 |
165 |
| 150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
453 |
185 |
| 200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
473 |
205 |
| 250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
540 |
240 |
| 300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
590 |
290 |
★性能参数：
| 公称通径 |
DN25-300mm |
| 公称压力 |
PN1.6，4.0，6.4MPa |
| 连接形式 |
法兰式按JB/T79.2-94凹或按JB78-59对夹式法兰连接 |
| 阀 材 料 |
WC、 ZG1Gr18Ni9Ti、CF3M |
| 填 料 |
V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉纺织填料。 |
| 使用温度 |
常温：-20℃~+120℃ 散热：+200℃~+450℃ |
| 阀芯形式 |
V形缺口半球体 |
| 流量特性 |
近似等百分比或近似直线特性及快开特性 |
| 球体阀杆材料 |
2Cr131Gr18Ni9Ti、 oCr17NI17Mo2（316L） |
| 金属阀座材料 |
与阀杆材料相同，密封堆焊钴铬硬质合金 |
| 非金属阀座材料 |
增强聚四氟乙烯 |
|
