YVDPS型高压单座角型调节阀

概论

　　YVDPS型高压单座角型调节阀是一种上导向机构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。 调节阀的泄漏量符合ANSI B16.104标准。 调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。 产品符合GB/T4213-92。

主要技术参数和性能指标：

阀体
　　型　　式：角型单座铸造球型阀
　　公称通径：25、40、50、80mm
　　公称压力：ANSI 900、1500、2500
　　　　　　　JIS63K
　　连接型式：法兰连接：RF、RJ
　　　　　　　法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
　　　　　　　焊接连接：嵌接焊SW（25～80mm）
　　　　　　　　　　　　对接焊BW（80mm）
　　材　　料：碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)等
　　上 阀 盖：常温型（P）：-5～+230℃
　　　　　　　伸长Ⅰ型（EⅠ）：+230～+566℃
　　压盖型式：螺栓压紧式
　　填　　料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
　　阀芯型式：单座柱塞型阀芯

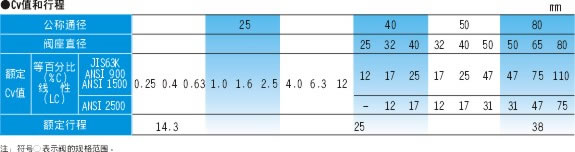

　　流量特性：等百分比特性（%C）和线性特性（LC），参考图
　　材　　料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太利合金、钛和耐腐蚀合金等

执行机构
　　型　　式：ZHA多弹簧薄膜执行机构、ZVA5单弹簧薄膜执行机构、ZVA6单作用气缸活塞执行机构
　　ZVP双作用气缸活塞执行机构
　　膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
　　弹簧范围：20～100、40～200、80～240KPa(ZHA、ZVA5型)、190～250、190～300、190～350KPa(ZVA6型)
　　供气压力：260～400KPa(ZHA型)，260～280KPa(ZVA5型)，280～400KPa(ZVA6型)，300～500KPa(ZVP型)
　　气源接口：Rc1/4”
　　环境温度：-30～+70℃

阀作用型式
　　用正作用或反作用执行机构实现阀的气关式或气开式

附件
　　定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能
　　泄 漏 量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104—1976Ⅳ级
　　回　　差：带定位器：小于全行程的1%
　　基本误差：带定位器：小于全行程的±1%
　　　　　　　注：采用标准的V型聚四氟乙烯填料
　　可调范围：50:1
