YVDC型高压笼式调节阀

概论

　　YVDC型高压笼式调节阀是—种压力平衡式的调节阀，阀结构紧凑，流体通道呈S流线型，压降损失小、流量大，可调范围广。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。 本产品符合GB/T4213-92。

主要技术参数和性能指标

阀体
　　型　　式：直通单座铸造球型阀
　　公称通径：40、50、80、100、150、200mm
　　公称压力：ANSI 900、1500、2500
　　连接型式：法兰连接：RF、RJ
　　法兰标准：JIS B2201-1984、ANSI B16.5-1981
　　焊接连接：嵌接焊SW(40～80mm)
　　　　　　　对接焊BW(80～200mm)
　　材　　料：铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)、钛等
　　上 阀 盖：常温型(P)：-5～+230℃
　　　　　　　伸长Ⅰ型(EⅠ)： +230～+566℃
　　压盖型式：螺栓压紧式
　　填　　料：石棉编织填料、石墨填料

阀内组件
　　阀芯型式：金属阀座的压力平衡结构
　　流量特性：等百分比特性(％V)和线性特性(LV)
　　材　　料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18，316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构
　　型　　式：ZHA多弹簧薄膜执行机构、ZVA5单弹簧薄膜执行机构、ZVA6单作用气缸活塞执行机构、ZVP双作用气缸活塞执行机构
　　膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
　　弹簧范围：40～200、80～240KPa(ZHA、ZVA5型)，190～350、190～400KPa(ZVA6型)
　　供气压力：280～400KPa(ZHA型)，280KPa(ZVA5型)，400～500KPa(ZVA6型)，300～500KPa(ZVP型)
　　气源接口：Rc1/4”
　　环境温度：-30～+70℃

阀作用型式
　　用正作用或反作用执行机构实现阀的气关式或气开式

附件
　　定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

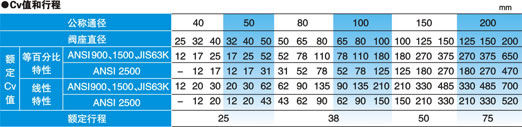

性能
　　泄 漏 量：金属阀座：小于阀额定容量的0.1％，符合ANSI B16.104—1976Ⅲ级
　　回　　差：带定位器：小于全行程的1％
　　基本误差：带定位器：小于全行程的±1％
　　　　　　　注：采用标准的V型聚四氟乙烯填料
　　可调范围：50:1
